冷蔵倉庫ドア: 温度管理された環境のための実用的なソリューション

冷蔵倉庫のドアは、コールド チェーン施設の重要なコンポーネントであり、温度の完全性を維持し、保管品を保護し、運用効率を確保する主要な障壁として機能します。これらは通常のドアをはるかに超えており、断熱、気密シール、安全機構、そして多くの場合自動化が統合された高性能のエンクロージャです。この記事では、冷蔵倉庫のドアの主な種類、主な選択基準、重要なメンテナンス方法を理解するための実践的なガイドを提供します。

冷蔵倉庫ドアの主な種類

冷蔵倉庫のドアは、主に開閉機構と用途シナリオによって分類されます。各タイプには独自の強みと理想的な使用例があります。

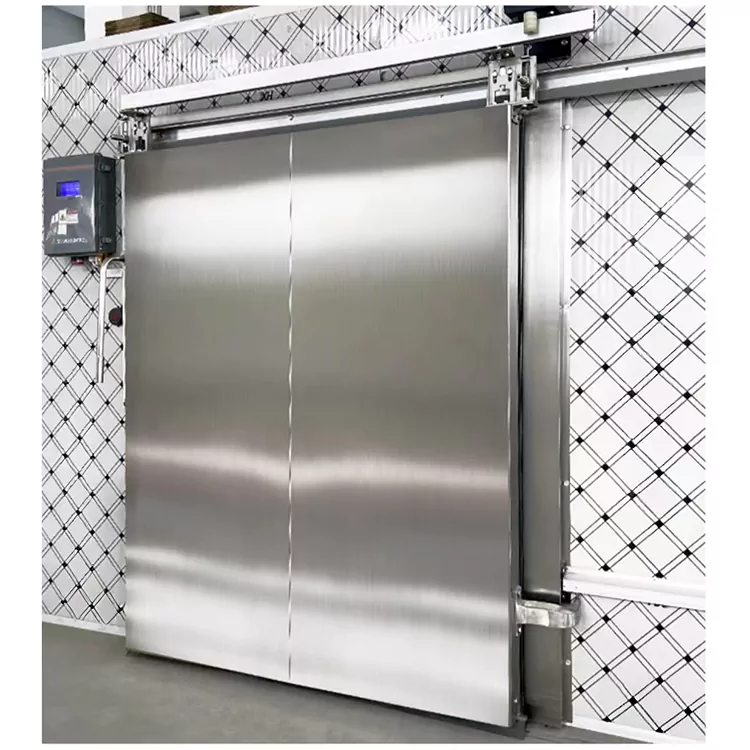

1. 引き戸（横スライド）

スライドドアは、中型から大規模の冷蔵施設や人の出入りが多い積み込みエリアの主力製品です。ドアパネルは頭上線に沿って水平にスライドするため、スイングスペースが不要で、フォークリフトやパレットジャッキによる衝撃による損傷のリスクが大幅に軽減されます。

• ドライブ オプション: 手動バージョンまたは電動バージョンで利用できます。

• 速度: 技術基準によれば、安全性と機械的寿命を確保するために、開閉速度は通常 0.50 m/s を超えてはなりません。

• 用途: 倉庫の通路、物流通路、フォークリフトの通行が頻繁なエリア。

2. ヒンジ付きスイングドア

これらは最もシンプルで経済的なオプションであり、従来のヒンジで動作します。

• 利点：シンプルな構造、優れたシール能力（適切に調整された場合）、初期コストが低い。

• 短所: 部屋の内側と外側の両方にスイングのクリアランスが必要です。混雑したフォークリフトのレーンには適していません。狭い空間では衝突による損傷を引き起こす可能性があります。

• 最適な用途: 小さなドアの開口部、人の通路、スペースに制約がない交通量の少ないエリア。

3. 高速ロールアップドア

これらのドアは 1 ～ 2 m/s の素早い開閉速度を特徴としており、頻繁に通過する際の冷気の損失と暖気の侵入を最小限に抑えます。

• 主な特長：安全のための挟み込み防止センサーと自動リセット機能を装備しています。

• こんな用途に最適: 温度保持とスピードの両方が重要となる、交通量の多い物流交差点。

4. 垂直リフトおよび折戸

これらは、サイドクリアランスが制限されている場合に使用されます。ドアパネルは垂直に持ち上げるか、上に折りたたんで開きます。

• 要件: トラックとドアの保管場所に十分な頭上スペースが必要です。

• 最適な用途: 側壁は狭いが、天井の高さは十分にあるスペース。

構造と材料: 断熱と密閉の核心

冷蔵室ドアの性能は基本的にその材質と構造に依存します。

ドアパネル断熱コア

コアは通常、硬質ポリウレタン (PU) または PIR フォームで作られ、パネルのキャビティに高圧で注入されます。最適な耐熱性を実現するには、フォーム密度が 40～45 kg/m3 に達する必要があります。

パネルの厚さは温度用途によって異なります。

パネル面材

外装は通常、厚さ 0.8 mm の 304 ステンレス鋼またはプレコーティングされた亜鉛メッキ鋼で作られています。ステンレス鋼は優れた耐食性と洗浄の容易さを備えているため、食品加工、製薬、および衛生に敏感な業界で好まれています。

シーリングシステム

気密シールは熱漏れを防ぐために重要です。ドアフレームの周囲のガスケットは TPE (熱可塑性エラストマー) またはシリコンゴムで作られており、定格温度は -75 °C ～ 75 °C です。これらの素材は低温でも柔軟性を保ち、しっかりと密閉されます。

凍結防止加熱システム

冷凍庫用途の場合、ドアが凍って閉まらないように、電熱線をドアフレームと敷居に埋め込む必要があります。

• 温度制限: 電熱線の表面温度は 70°C を超えてはなりません。

• 冗長性: プライマリ ヒーターが故障した場合にドアが動かなくなるのを防ぐために、バックアップ ヒーター回路を設置することを強くお勧めします。

• 設置の深さ: 熱を効果的に分散させるために、しきい値加熱ワイヤーは表面から約 60 mm の深さに埋め込む必要があります。

適切な冷蔵室ドアの選び方

適切なドアを選択するには、複数の運用上の要素と経済的な要素のバランスをとる必要があります。

ステップ 1: 運用要件を定義する

交通頻度: フォークリフトの交通頻度が高いため、スライドドアまたは高速ロールアップドアが必要です。人員のアクセス頻度が低い場合は、ヒンジ付きスイング ドアが適しています。
ドア開口部のサイズ: 一般に、開口部が大きいほど、スライドまたは垂直リフトの設計が好まれます。
積載タイプ: 商品がパレットに積まれているか、手で運ばれているか、自動システムによって搬送されているかを検討します。

ステップ 2: 温度条件を評価する

冷凍庫用途 (-18°C 以下): フレーム、敷居、ビジョン パネルの電気加熱が必須。断熱材の厚さは少なくとも 120 mm。
チラー用途 (0°C ～ 5°C): 薄いパネル (~90 mm) で十分な場合があります。通常、加熱は必要ありません。
超低温/ブラスト冷凍庫: 断熱性と加熱性を強化したカスタム設計のソリューションについては、メーカーにお問い合わせください。

ステップ 3: 安全性と緊急時の備えを優先する

• 内部緊急リリース: すべてのロック可能な冷蔵倉庫ドアには、人員が内部に閉じ込められるのを防ぐために、内部緊急リリース機構が装備されている必要があります。この機器には蛍光標識を備え、少なくとも年に 1 回は実際の緊急訓練を実施する必要があります。

• 挟み込み防止/安全センサー: 電動ドアには、障害物に遭遇したときに即座に停止または逆転動作を引き起こす赤外線存在検出器、セーフティ ライト カーテン、または空気圧式セーフティ エッジを組み込む必要があります。

ステップ 4: 総所有コスト (TCO) を検討する

高速ロールアップ ドアや自動スライド ドアは初期費用が高くなりますが、交通量の多い用途では次のような理由で長期的に大幅な節約を実現できます。

冷気の損失とエネルギー消費を削減します。
メンテナンスの頻度を最小限に抑えます。
温度変動による製品品質のリスクを軽減します。

逆に、人の出入りが少ない補助部屋の場合は、手動スイング ドアの方が費用対効果が高い場合があります。

定期的なメンテナンスとケア

信頼性の高いパフォーマンスを確保し、耐用年数を延ばすには、定期的な予防メンテナンスが不可欠です。体系的なメンテナンス スケジュールを立てることをお勧めします。

日常点検（使用前・使用後）

ガスケットに亀裂、霜の蓄積、または物理的な損傷がないかどうかを検査します。シール領域から蓄積した氷を取り除きます。
スムーズな操作を確保するために、トラック、ローラー、敷居の破片、氷、異物を取り除いてください。
発熱体が機能していることを視覚的に確認します (フレームまたは敷居に過度の氷が形成されていない)。

定期メンテナンス（毎週～四半期）

潤滑: 摩耗を軽減するために、適切な食品グレードまたは低温グリースをヒンジ、トラック、ローラー、ドライブ チェーンに塗布します。
安全システムのテスト: 光電センサー、挟み込み保護、および緊急リリース機構の動作を検証します。
ハードウェアの検査: 繰り返しの動作による振動によって緩む可能性があるすべてのボルト、ブラケット、および留め具を確認して締めます。
ヒーターの検証: 消費電流または温度を測定して、加熱ケーブルが仕様内で動作していることを確認します。

よくあるトラブルシューティング

結論

適切な冷蔵室ドアを選択するには、熱性能、機械的耐久性、安全対策、動作頻度の間の最適なバランスを見つけることが重要です。施設の特定の要求に適合するドアは、エネルギーの無駄を削減し、製品の品質を維持するだけでなく、より安全で生産性の高い作業環境にも貢献します。

選択とメンテナンスを成功させるための重要なポイント:

1. ドアのタイプを交通量と利用可能なスペースに合わせます。

2. 最低動作温度に基づいて、適切な断熱材の厚さと加熱システムを指定します。

3. 安全性については決して妥協しないでください。内部の緊急リリースと挟み込み防止装置は交渉の余地がありません。

4. 定期的なメンテナンス スケジュールを実施します。維持費を少額に投資するだけで、高額な費用がかかる故障を防ぐことができます。
